線材防潮不求人！DIY 3D列印線材儲存盒的6個步驟
在多姿多采的數位製造中，3D列印的線材也愈來愈多元化，前文詳述線材保持乾燥的重要性，以及提供了幾個儲存線材的方法，今天就要來教大家DIY線材的儲存盒！
DIY材料
雖然大部分的零件都是3D列印來的，但我們仍然需要購買一些東西：
- 一些矽膠(大約500克)
- 一個儲物盒(我們展示的是ikea的22升SAMLA盒，但建議從五金行購買儲物盒會比較好，因為它的側面已經具備夾子和內置的密封環，這些設置會讓你DIY得更輕鬆)
- Bowden管和連接器
- 一個濕度感測器
- M4螺母和螺栓
- 一張硬塑料或鋁板(擇一即可)
第一步︰觀看以上影片
這個關於整個構建過程的1分鐘影片，可以先讓你快速了解DIY的步驟。
第二步︰3D列印零件
在許多乾燥箱的設計中，矽膠都放在箱底，但我們可以嘗試不一樣的方法——將矽膠固定在蓋子下，以便更方便取出來進行乾燥技術。
雖然這麼做，會需要更多的工作步驟，但從長遠來看，這些設計會為你節省保養箱子的時間。
以上所講的大部分零件都可以從Thingiverse找到完美的設計模型，直接點擊下方零件以獲得連結︰
1. SAMLA箱蓋夾子
2. 管材(Bowden tubes)連接器
3. 固定矽膠的定製支架
4. 濕度感測器支架
第三步︰安裝PVC管和Bowden連接器
組裝的技術相當簡單，只需鑽孔並用m4螺栓和螺母連接3D列印的零件即可。如果你打算也把矽膠安裝在線軸頂部，你就必須把線軸支架安裝得更低，以便為矽膠袋騰出空間。至於PVC管，我把它切割成31厘米左右，但如果把線軸支架安裝到原始的高度，就必須將管子切割成31.5厘米。不需為所有的線軸都添加Bowden管，因為基本上不可能同時使用到所有的線軸。
第四步︰安裝矽膠
矽膠通常放在小袋子裡，可放置在需要保持乾燥的物品中，因為矽膠會吸收水分，只要加熱後又會變得乾燥，所以可以重複使用。雖然市面上也有受潮後即變色的矽膠來辨識矽膠的潮濕狀況，但在這裡還是比較適合放在密閉的布袋裡，以防止當必須從箱子取出時會灑到到處都是的可能性。
把矽膠安裝在箱子的蓋子下，請盡可能使用堅硬的材料，以防止矽膠的重量往下彎曲，並接觸到線材軸，從而把線材堵在PVC管上，這就是為何最好使用鋁之類的材料來防止它過度彎曲。
SAMLA箱子的蓋子不是平的，所以某些零件的列印檔名會有mid這個字眼，這是為了安裝在箱子的中間來保持平衡。
第五步︰安裝濕度感測器
會使用這款小米感測器，是因為它可以通過WIFI連接，或是可以額外安裝一個揚聲器，當濕度過高時，感測器會發出通知。
只需要4個m4 12mm螺栓和4個m4螺母，將它們壓在底部的4個槽，然後從頂部擰入螺栓即完成安裝。
第六步︰完成安裝嘍！
完成箱子的所有零件安裝後，就可以把線材放進去了！你可以把它們放在PVC管架上，用3D列印的夾子合上箱子，這就是你獨一無二的防潮箱。

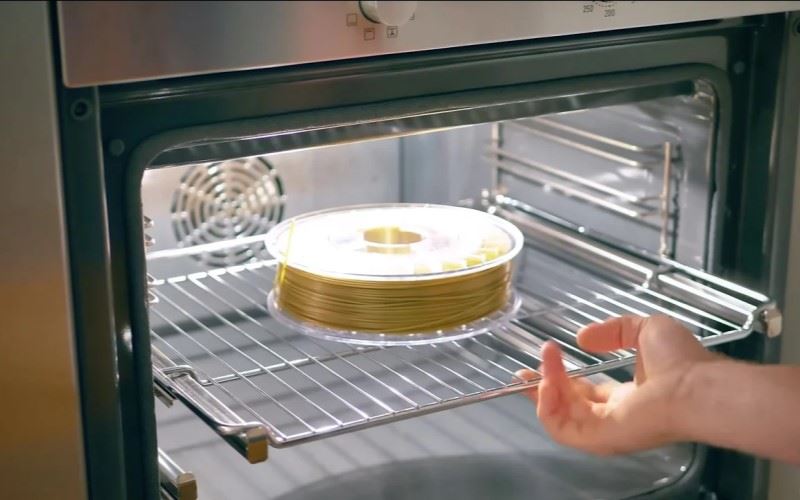

根據你打開箱子的頻率和密封程度，你必須每隔幾個月就在烤箱或其他乾燥器材上烘乾矽膠袋，以保持矽膠的吸濕能力。
看完以上的步驟，有動手DIY的衝動嗎？想要3D列印成功，線材的品質、乾燥技術真的非常重要，這是3D列印的致勝關鍵呢！所以別小看防潮箱的功用，這可是引領你邁向數位製造成功的第一步呢！
以上所有的零件檔案，請點擊下載。
